KTC ベルト交換用レンチセット(スズキダブルテンショナー用)

  • KTC_ATE1055AAL
  • KTC_ATE1055AAL

KTC ベルト交換用レンチセット(スズキダブルテンショナー用)

●ベルト交換作業時にクランクシャフトプーリー及びオートテンショナーを回す工具のセット。
●スズキ新型マイルドハイブリッド搭載車のベルト交換作業に最適。
●作業スペースの狭い個所でも最適な作業姿勢で確実な作業が可能。

通常工具では作業困難なスズキのマイルドハイブリッド車対応。
専用設計のおすすめ特殊工具です。

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

KTCからスズキのマイルドハイブリッド対応ベルト交換用レンチセットを紹介。
2017年以降に販売されたR06A型エンジン+WA05A型ISGのISGベルト交換時に必須となる専用レンチのセットとなります。(ワゴンRとかスペーシアが対象車種メインです)
ISGとはインテグレーテッドスタータジェネレータの略で、まぁ簡単に言えばジェネレーター内蔵のセルダイナモみたいなもんです。

●セット内容
・超ロングめがねレンチ 19×21mm
・9.5sq.ドライブ
・9.5sq.ソケット(十二角)17mm

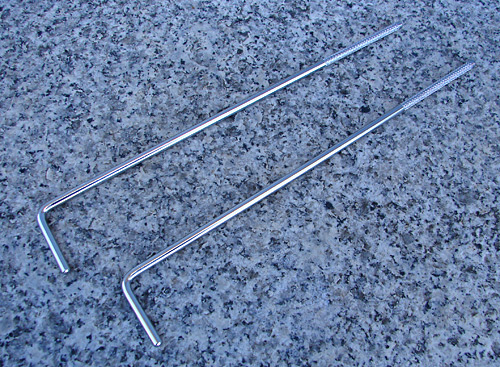

・テンショナーホールドピン

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

ISGベルトを外すには、まずウォーポンのベルトを外さないといけません。
※ちなみにウォーポンのベルト脱着にはスズキ謹製の特殊工具が必要です↓

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

この時にクランクプーリーボルトを回さないといけないのですが…これが狭い隙間から差し込まないといけないのに、ボルト自体はちょっと奥まった箇所にあるんです。
ですので工具をこのように組み合わせて。

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

この状態にして回してあげればOK

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

実際の作業はこんな感じになります。

そしてウォーポンベルトが無事に外せたら、今度は本命のISGベルトを…

KTCベルト交換用レンチセット(スズキダブルテンショナー用)

共回り防止用のサービスホールに突っ込んでロックして回してあげれば完了。
セット品は全て使いますのでこのセットを買っておけば安心です。

ちなみにこの厄介なISGベルトはメーカーから早期交換推奨パーツに指定されております。
これからどんどん台数増える作業ですのでこの機会にぜひどうぞ。

販売価格(税込)
¥7,680
在庫状態
在庫あり(取り寄せ含)
発送日目安:1~2日後
